Les vannes sont des composants essentiels dans des industries critiques telles que le pétrole et le gaz, le traitement chimique ou la production d’énergie. Elles influencent directement la sécurité et la productivité opérationnelles. Même de petits défauts peuvent avoir de graves conséquences. Une petite fuite non détectée dans une usine de traitement chimique peut ainsi rapidement perturber la production, endommager les équipements et entraîner d’importantes pertes financières.

Avec plus de 40 ans d’expertise, Pro QC aide les entreprises du monde entier à prévenir ces scénarios coûteux grâce à des inspections de vannes. Dans cet article, nous présentons des méthodes de contrôle qualité éprouvées, identifions les défauts courants et fournissons une liste de contrôle pour l’inspection des vannes. Notre objectif est d’aider les entreprises à maintenir une qualité constante, à garantir la conformité réglementaire et à protéger leur intégrité opérationnelle.

inspection de vannes

Défauts de qualité courants lors de l’inspection des vannes

Grâce à une vaste expérience sur le terrain, Pro QC International a identifié des défauts récurrents fréquemment rencontrés lors des inspections de vannes. Voici les principales catégories de défauts que les inspecteurs sont susceptibles de rencontrer :

1. Défauts visuels et de surface

Les défauts visuels peuvent affecter l’apparence et la durabilité des vannes, ce qui peut impacter leurs performances et leur longévité. Les problèmes courants incluent :

  • Rayures et bosses de surface : Souvent causées par une manipulation inadéquate pendant la fabrication ou le transport, ces marques peuvent entraîner une corrosion prématurée ou compromettre les surfaces d’étanchéité.
  • Rouille et corrosion : L’exposition à l’humidité ou de mauvaises conditions de stockage peuvent provoquer de la rouille, affaiblissant la structure de la vanne ou affectant son fonctionnement.
  • Défauts de revêtement ou de peinture : Une mauvaise application de peinture, un revêtement inégal ou des protections inadéquates peuvent entraîner une usure prématurée, affectant l’esthétique et la résistance dans des environnements difficiles.

2. Problèmes dimensionnels et de tolérance

La précision dimensionnelle est cruciale pour garantir les performances et la sécurité des vannes. Les défauts dimensionnels typiques sont les suivants :

  • Dimensions incorrectes : Des écarts dans les dimensions du corps de la vanne, des brides ou des composants internes peuvent empêcher une installation correcte et un fonctionnement adéquat.
  • Défauts de filetage : Des filets mal alignés ou endommagés peuvent compromettre les connexions, entraînant des fuites ou des défaillances opérationnelles.
  • Violations de tolérance : Les vannes produites en dehors des tolérances spécifiées peuvent ne pas répondre aux normes de performance requises, ce qui entraîne des taux de rejet plus élevés lors de l’installation.

3. Défauts de matériaux et de construction

L’intégrité des matériaux et des procédés de fabrication des vannes est essentielle. Les défauts courants sont les suivants :

  • Défauts de moulage : La porosité, les vides et les fissures peuvent survenir pendant le moulage, affaiblissant l’intégrité structurelle et augmentant le risque de défaillance de la vanne.
  • Problèmes de soudage : Des soudures de mauvaise qualité, telles que des fusions incomplètes, des fissures ou de la porosité dans les joints soudés, peuvent entraîner des fuites ou des défaillances catastrophiques sous pression.
  • Matériaux incorrects : L’utilisation de matériaux non conformes aux spécifications peut entraîner une incompatibilité chimique, une usure prématurée ou une durée de vie réduite, en particulier dans des conditions d’exploitation difficiles.

4. Défauts fonctionnels et opérationnels

Les défauts fonctionnels affectent directement le fonctionnement prévu et la fiabilité de la vanne :

  • Fuites : Les vannes peuvent notamment échouer aux tests de pression en raison de fuites causées par des joints défectueux, un assemblage incorrect ou des défauts de matériaux, ce qui peut créer des conditions opérationnelles dangereuses.
  • Actionnement incorrect : Les vannes qui ne s’ouvrent ou ne se ferment pas correctement en raison de problèmes de couple, d’alignement ou de mécanismes internes peuvent causer de graves problèmes de performance.
  • Fonctionnement collant ou bloqué : Une difficulté de fonctionnement, causée par des erreurs de fabrication, des composants endommagés ou une lubrification inadéquate, peut empêcher la vanne de fonctionner correctement et compromettre l’efficacité du système.

Méthodes de contrôle qualité des vannes et procédures de test

Le contrôle qualité des vannes comprend des inspections et des tests spécifiques visant à garantir la fiabilité, la sécurité et la conformité technique des produits. Chez Pro QC, nous suivons des procédures structurées à chaque étape de la production des vannes afin d’identifier les défauts le plus tôt possible et de maintenir des normes élevées. Nos méthodes de contrôle qualité des vannes incluent :

Inspection des matériaux entrants

Pour garantir la conformité des vannes aux normes de qualité, il est essentiel de procéder à l’inspection des matériaux entrants. Cette première étape cruciale permet de s’assurer que les matières premières répondent aux critères spécifiés avant le début de la production. Les tests clés incluent :

  • Vérification des matériaux :
    Vérification des certificats de matériaux par rapport aux normes de l’industrie, en s’assurant que les matériaux correspondent aux commandes d’achat et aux spécifications.
  • Inspection visuelle :
    Examen visuel des matières premières pour détecter les défauts de surface, la corrosion ou la contamination.
  • Tests chimiques et mécaniques :
    Réalisation de tests de dureté, de résistance à la traction et de composition chimique pour vérifier que les matériaux sont conformes aux propriétés mécaniques et aux normes requises.

Inspection dimensionnelle et vérifications de mesure

La précision dimensionnelle garantit le bon fonctionnement des vannes, leur adaptation précise et leur compatibilité avec les équipements connectés. Les procédures de mesure courantes incluent :

  • Vérification dimensionnelle :
    Utilisation d’instruments de précision tels que des pieds à coulisse, des jauges et des machines de mesure par coordonnées (CMM) pour confirmer que les dimensions correspondent aux dessins techniques.
  • Inspection des filets :
    Vérification minutieuse des filets pour leur cohérence, leur précision et l’absence de dommages à l’aide de jauges de filetage.
  • Évaluation des tolérances :
    Confirmation que les tolérances dimensionnelles respectent les limites spécifiées pour garantir un assemblage et un fonctionnement corrects.

Tests de performance fonctionnelle

Les vannes doivent fonctionner de manière fiable dans des conditions opérationnelles. Pour confirmer leur bon fonctionnement, Pro QC effectue des tests de performance rigoureux incluant :

  • Tests de pression (hydrostatiques et pneumatiques) :
    Il s’agit d’appliquer une pression interne contrôlée afin de vérifier l’absence de fuites, de déformations ou de défaillances structurelles. Les tests hydrostatiques consistent généralement à remplir les vannes avec de l’eau sous haute pression, tandis que les tests pneumatiques utilisent de l’air ou un gaz inerte.
  • Tests de fuite :
    Réalisation de tests de bulles ou de tests à l’hélium pour détecter les fuites, même les plus minimes, et garantir ainsi l’intégrité et la sécurité de la vanne.
  • Tests de couple et opérationnels :
    Mesure du couple requis pour le fonctionnement de la vanne afin de garantir une ouverture et une fermeture fluides, et vérification du bon fonctionnement de l’actionneur conformément aux spécifications du fabricant.

Tests non destructifs (NDT)

Les méthodes de tests non destructifs (TND) permettent d’évaluer l’intégrité des vannes sans endommager le produit. Ces inspections permettent d’identifier les défauts cachés dans les matériaux et les soudures des vannes, garantissant ainsi leur fiabilité et leur sécurité.

  • Test visuel (VT) :
    Examen minutieux des vannes dans des conditions d’éclairage contrôlées afin de détecter d’éventuels défauts visibles, tels que des fissures, de la porosité ou des soudures incomplètes.
  • Test par ultrasons (UT) :
    Utilisation d’ondes sonores à haute fréquence pour détecter les défauts internes dans les matériaux des vannes, tels que les fissures ou les vides, non visibles en surface.
  • Test radiographique (RT) :
    Utilisation de rayons X ou gamma pour identifier les défauts internes dans les moulages, les pièces forgées ou les soudures.
  • Test par particules magnétiques (MT) :
    Détection des discontinuités de surface ou proches de la surface à l’aide de champs magnétiques, particulièrement efficace sur les composants de vannes ferreux.
  • Test par ressuage (PT) :
    Application d’un colorant pénétrant sur les surfaces des vannes pour identifier les petites fissures ou défauts invisibles à l’œil nu.
  • Tests de couple et opérationnels :
    Mesure du couple requis pour le fonctionnement de la vanne afin de confirmer qu’il répond aux spécifications opérationnelles et qu’il fonctionne correctement dans des conditions réelles.

Liste de contrôle pour l’inspection des vannes

Assurer la qualité des vannes avant l’expédition est essentiel pour garantir les performances, la sécurité et la conformité. Cette liste de contrôle structurée couvre tous les aspects essentiels des inspections de vannes, tels que la vérification des documents, les contrôles dimensionnels, les tests fonctionnels et l’évaluation de la qualité de fabrication.

A. Vérification de la quantité

Une vérification précise de la quantité garantit que les clients reçoivent la quantité exacte commandée.
Éléments de la liste de contrôle :

  • Correspondance avec la commande : Confirmer que la quantité totale correspond au bon de commande.
  • Examen des documents : Vérifier les factures d’expédition et les listes d’emballage pour garantir la cohérence.

B. Examen et vérification des documents

Avant de réaliser des inspections physiques, s’assurer que toute la documentation pertinente est examinée pour la conformité.

Éléments de la liste de contrôle :

  • Rapport d’essai des matériaux (MTR/MTC) : Vérifier que le rapport d’essai des matériaux inclut la composition chimique et les propriétés mécaniques correspondant aux spécifications de la vanne.
  • Certificat de test de pression : S’assurer que les tests hydrostatiques et pneumatiques ont été effectués et répondent aux normes requises.
  • Rapports NDT – Matières premières :
    • Test par particules magnétiques (MT) – Détecte les fissures de surface.
    • Test par ressuage (PT) – Identifie les fines fissures dans les matériaux non magnétiques.
    • Test par ultrasons (UT) – Détecte les défauts internes des matériaux.
  • Rapports NDT – Usinage et soudage des sièges : Vérifier les rapports pour :
    • Test par particules magnétiques (MT)
    • Test par ressuage (PT)
    • Test radiographique (RT) pour confirmer l’intégrité des soudures.
  • Rapport de test de dureté après traitement thermique final : S’assurer que les valeurs de dureté sont conformes aux spécifications.
  • Test d’identification positive des matériaux (PMI) : Effectuer un test PMI sur site pour confirmer la qualité du matériau (par exemple, vérification SS316L).
  • Analyse de composition : Effectuer une analyse de la composition chimique à l’aide de méthodes spectroscopiques.
  • Tests de traction et d’impact : Réaliser des évaluations de dureté, de résistance à la traction et d’impact pour vérifier les propriétés des matériaux.

C. Inspection de l’emballage et de l’étiquetage

Un emballage approprié et un étiquetage précis sont essentiels pour la protection et l’identification du produit.

Éléments de la liste de contrôle :

  • Intégrité de l’emballage : Inspecter les matériaux d’emballage pour détecter les dommages, les déchirures ou l’infiltration d’humidité.
  • Vérification de la protection : S’assurer que les vannes sont individuellement protégées avec des matériaux de rembourrage appropriés.
  • Précision des étiquettes : Vérifier toutes les étiquettes pour s’assurer qu’elles contiennent les détails corrects du produit, les marques d’expédition et les instructions de manipulation.

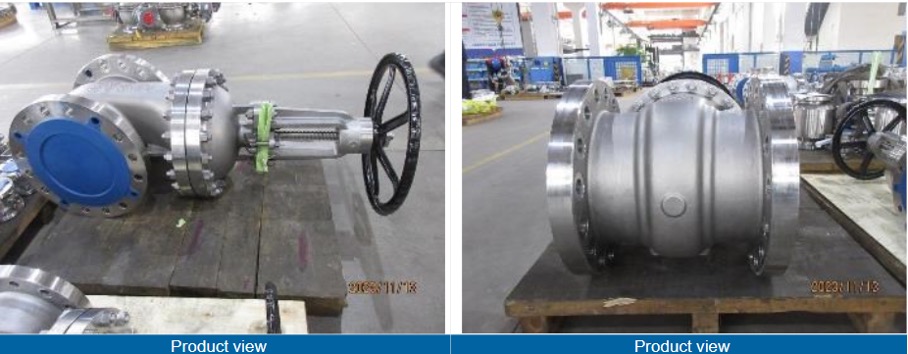

D. Contrôle visuel et dimensionnel

Cette étape garantit que la vanne est conforme aux dessins de conception et ne présente pas de défauts visibles.

Éléments de la liste de contrôle :

  • Inspection de surface : Vérifier l’absence de corrosion, de rouille, de piqûres, de bavures et de rayures.
  • Qualité de la peinture : Évaluer l’uniformité, l’adhérence, l’épaisseur et la couleur de la peinture.
  • Diamètre de la vanne et mesure dimensionnelle selon les dessins :
    • Mesurer les dimensions clés telles que le diamètre de la bride, la longueur du corps, la taille de l’alésage et l’épaisseur de la paroi.
    • Comparer avec les normes ASME B16.10, B16.5 et B16.34.

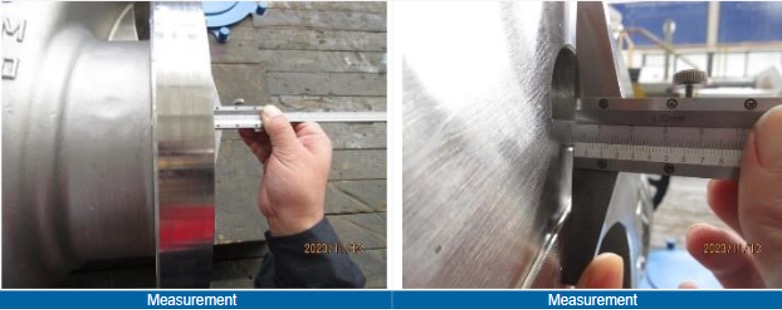

inspection de vannes : contrôle visuel et dimensionnel

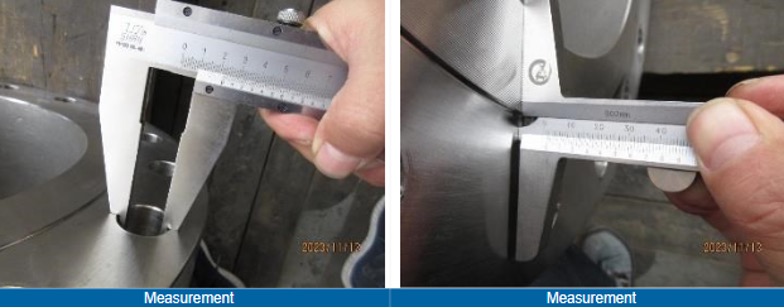

inspection de vannes : contrôle visuel et dimensionnel

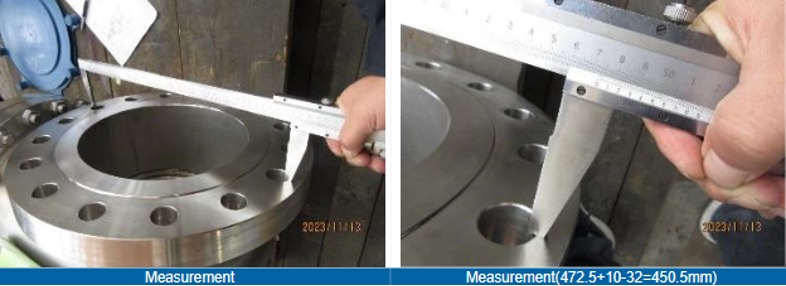

inspection de vannes : contrôle visuel et dimensionnel

  • Vérification des connexions (filet/PN/norme) :
    • Confirmer le type de filetage correct et la conformité aux normes ASME/ANSI/DIN.
    • Vérifier la pression nominale (PN ou Classe 150/300/600, etc.).
  • Position de l’actionneur (selon dessin et spécification) :
    • S’assurer du montage et de l’alignement corrects de l’actionneur.
  • Direction de repli NO/NC :
    • Vérifier que la vanne retourne correctement à la position normalement ouverte (NO) ou normalement fermée (NC) en cas de perte d’alimentation ou de contrôle.
  • Interrupteurs de fin de course ouvert/fermé :
    • Vérifier l’installation et la fonctionnalité pour confirmer que la vanne signale correctement sa position.
  • Débit (Cv) de la vanne :
    • Vérifier les données du fabricant pour la cote Cv de la vanne afin de garantir que les performances de débit correspondent aux exigences de conception.
  • Filtre-régulateur (pour actionneurs pneumatiques) :
    • S’assurer que le régulateur de filtre à air est correctement installé et spécifié pour la vanne.
  • Presse-étoupe de câble électrique :
    • Inspecter la taille du presse-étoupe, l’efficacité de l’étanchéité et l’installation correcte.
  • Vérification de la tension (pour actionneurs motorisés) :
    • Confirmer que la tension de l’actionneur correspond à la commande (par exemple, 110V, 220V, 24VDC).
  • Marquage de la direction du fluide sur la vanne :
    • S’assurer que le marquage de la direction du flux est clair, correctement positionné et visible.
  • Peinture et revêtement :
    • Vérifier l’épaisseur, l’adhérence, l’uniformité et la conformité du revêtement aux spécifications requises.
  • Plaque signalétique et identification :
    • Vérifier le matériau, la pression nominale, le numéro de série et les détails du fabricant sur la plaque signalétique.

E. Tests fonctionnels et opérationnels

Les tests fonctionnels vérifient la fiabilité et l’efficacité opérationnelles.

Éléments de la liste de contrôle :

  • Test de cycle opérationnel : Actionner les poignées et les actionneurs de la vanne à travers plusieurs cycles.
  • Réponse de l’actionneur : Inspecter les actionneurs pneumatiques, hydrauliques ou électriques pour leur fluidité.
  • Indicateurs de position : Confirmer la fonctionnalité des indicateurs de position et des mécanismes de verrouillage.
  • Test de cyclage : Évaluer les performances constantes de la vanne à travers un cyclage répété dans des conditions simulées.

F. Tests de pression et de fuite

Les tests de fuite et de pression garantissent l’intégrité de la vanne dans des conditions opérationnelles.

Éléments de la liste de contrôle :

  • Test de fermeture à basse pression du siège de la vanne (air, 0,6 MPa) : Effectuer un test de fuite d’air en pressurisant la vanne et en vérifiant les fuites dans l’eau.

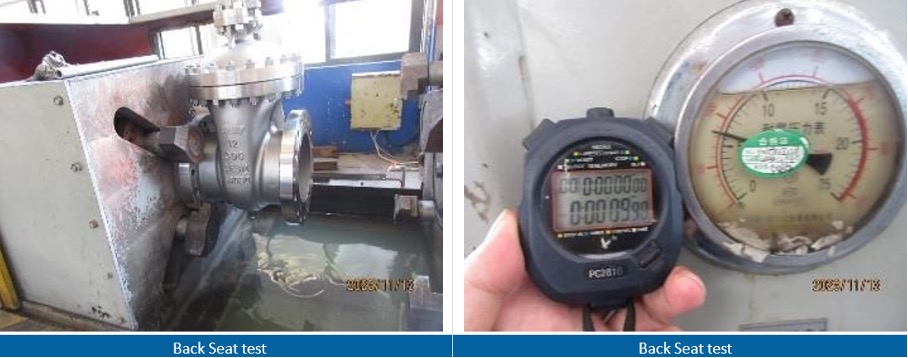

  • Test du siège arrière de la vanne (hydrostatique, 5,7 MPa) : Appliquer une pression hydrostatique pour vérifier l’intégrité du siège arrière.

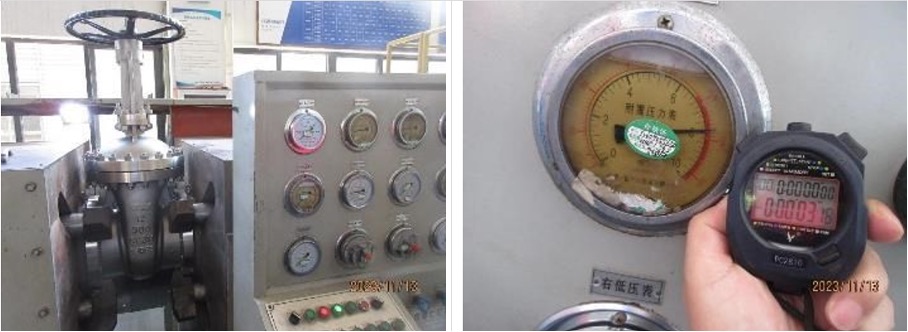

inspection de vannes : tests de pression et de fuite

  • Test de fermeture à haute pression du siège de la vanne (hydrostatique, 5,7 MPa) : Effectuer un test de fermeture hydrostatique sous des conditions de pression spécifiées.
  • Test de coque de vanne (hydrostatique, 7,8 MPa) : Vérifier la résistance du corps de la vanne sous des conditions de pression maximale.

tests de pression et de fuite

  • Tests de fuite pneumatiques : Détecter les défauts d’étanchéité sous des conditions de pression d’air contrôlées.
  • Détection de fuites : Inspecter les surfaces d’étanchéité, les presse-étoupes, les joints de bride et les tiges de vanne.
  • Tests de résistance à la corrosion : Simuler des conditions environnementales pour évaluer la durabilité à long terme.

L’application cohérente de ces mesures de contrôle qualité permet de garantir que les vannes répondent aux normes de l’industrie, aux attentes des clients et aux exigences réglementaires, protégeant ainsi la réputation de la marque et améliorant la satisfaction des clients.
